射頻導納液位開關

來源：作者：

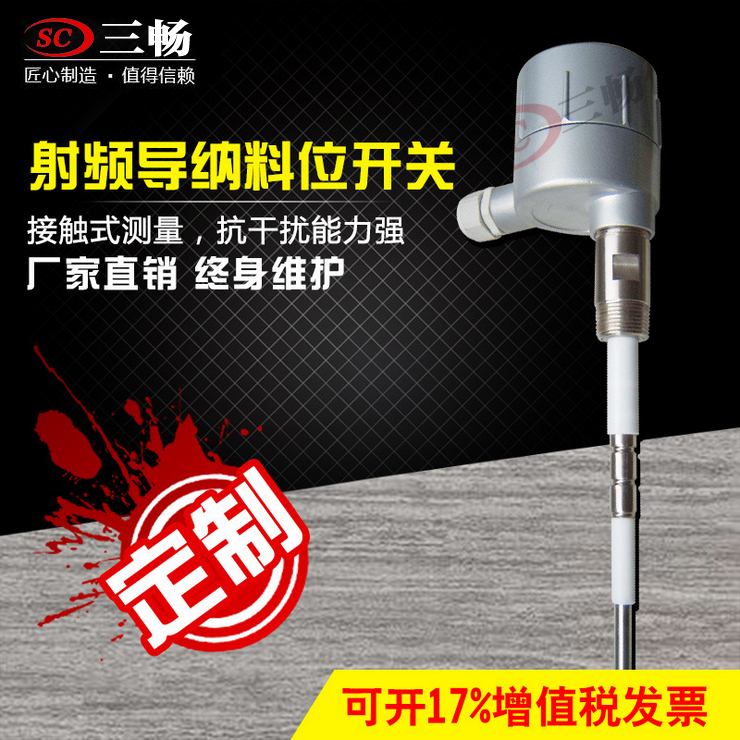

射頻導納液位開關

SC-300射頻導納液位開關是使用射頻導納物位控制技術設計制作的一種新型物位測量儀表。射頻導納測量技術，簡單的說就是使用高頻電流測量系統導納的方法。點位射頻導納技術與電容技術不同，它采用了三端技術，使得測量參量多樣化。射頻導納技術由于引入了除電容以外的測量參量，尤其是電阻參量，使得儀表測量信號信噪比提高，從而大幅度提高了儀表的分辨力、準確性和可靠性；測量參量的多樣性也有力地拓展了儀表的可靠應用領域。使得液位計防掛料（傳感器粘附之物料稱為掛料）性能更好、工作更可靠、測量更準確、適用性更廣的物位控制技術。

射頻導納液位開關

SC-300系列射頻導納液位開關用于連續物位測量，產品應用于工況現場，適用于大多數應用場合，如化工、油田、污水處理、電廠等。儀表由一個電路單元、一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選。儀表可選整體或分體安裝。
通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，并可應用于腐蝕、沖擊等惡劣場合。
防掛料：好特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，wuxu定期清潔，避免誤測量。
免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。
供    電：18V-30VDC
輸    出：4-20mA（兩線制）
輸出方式：物位方式或距離方式
精    度：±1%
環境溫度：-40℃～70℃
介質溫度：-100℃～260℃
響應時間：0.5s（標準）0.5～30s（可調）
現場顯示：可帶現場顯示功能
電氣接口：M20*1.5
外殼防護：IP65
過程連接：NPT螺紋安裝（標準）
防    爆：Exidllct6
量    程：#大15000PF，#大距離100m（不同傳感器#大量程不同）
火花防護（對傳感器）：內置火花防護電路
電    纜：分體式電子單元與傳感器之間的專用連接電纜標準5m，#長50m

射頻導納液位開關工作原理：

射頻導納是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的新型物位控制技術，是電容式物位技術的升級。所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，二射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與罐壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。

射頻導納料位開關與電容式技術#重要的區別在于測量量的多樣化和防掛料技術。

射頻導納料位開關測量量多樣化在于不止是測量電容，而是測量電容、電阻和電感的綜合量，使測量更全面、更準確。

防掛料技術是在測量電極和地極之間加入屏蔽電極，將測量電極保護起來，不受掛料影響。在電路單元測量信號上引出一根線，經同相放大器放大，其輸出與同軸電纜屏蔽層相連，然后又連到探頭的屏蔽層上。該放大器是一個同相放大器，其增益“1”，輸出信號與輸入信號等電位、同相位、同頻率但互相隔離。地線是電纜中另一條好立的導線。由于同軸電纜的中心線與外層屏蔽存在上述關系，所以二者之間沒有電位差，也就沒有電流流過，即沒有電流從中心線漏出來，相當于二者之間沒有電容或電容等于零。因此電纜的溫度效應，安裝電容等也就不會產生影響。

射頻導納液位開關產品特點:

通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，#高測量

溫度可達800℃，#大壓力可達5Mpa，并可應用于腐蝕、沖擊等惡劣場合。

防掛料：好特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，wuxu定

期清潔，避免誤測量。

免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。

抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。

準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使

用壽命長。

射頻導納液位開關典型應用:

導電、絕緣液體----化工、油田、水及污水處理

導電、絕緣液體----造紙、制藥、水及污水處理
