本廠主要生產熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用國際IEC標準。同時，采用機械電子工業部熱電偶統一設計的系列、型譜。
裝配熱電偶的概述 w90壓力變送器_差壓變送器_液位變送器_溫度變送器
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度�；窗彩腥龝硟x表是專業的裝配熱電偶生產廠家。歡迎新老客戶垂詢裝配熱電偶價格,。
根據guojia規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。 w90壓力變送器_差壓變送器_液位變送器_溫度變送器

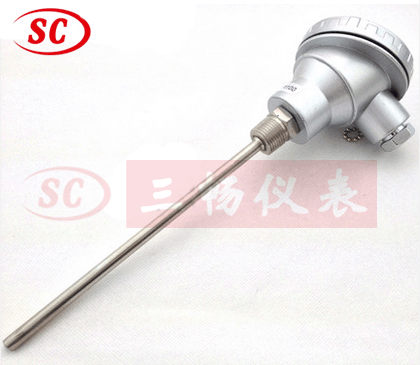

該熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
可選型號
B型、S型、K型、E型
裝配熱電偶的主要技術參數
測量范圍及基本誤差限
w90壓力變送器_差壓變送器_液位變送器_溫度變送器
| 熱電偶類別 |
代號 |
分度號 |
測量范圍 |
基本誤差限 |
| 鎳鉻－康銅 |
WRK |
E |
0－800℃ |
±0.75%t |
| 鎳鉻－鎳硅 |
WRN |
K |
0－1300℃ |
±0.75%t |
| 鉑銠13-鉑 |
WRB |
R |
0-1600℃ |
±0.25%t |
| 鉑銠10－鉑 |
WRP |
S |
0－1600℃ |
±0.25%t |
| 鉑銠30－鉑銠6 |
WRR |
B |
0－1800℃ |
±0.25%t |
w90壓力變送器_差壓變送器_液位變送器_溫度變送器
w90壓力變送器_差壓變送器_液位變送器_溫度變送器
注：t為感溫元件實測溫度值（℃）
裝配熱電偶時間常數
w90壓力變送器_差壓變送器_液位變送器_溫度變送器
| 熱惰性級別 |
時間常數（秒） |
熱惰性級別 |
時間常數（秒） |
| Ⅰ |
90－180 |
Ⅲ |
10－30 |
| Ⅱ |
30－90 |
Ⅳ |
＜10 |
w90壓力變送器_差壓變送器_液位變送器_溫度變送器
w90壓力變送器_差壓變送器_液位變送器_溫度變送器
◆熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。 w90壓力變送器_差壓變送器_液位變送器_溫度變送器
◆熱電偶#小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外） w90壓力變送器_差壓變送器_液位變送器_溫度變送器
◆絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V） w90壓力變送器_差壓變送器_液位變送器_溫度變送器
◆高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
w90壓力變送器_差壓變送器_液位變送器_溫度變送器
| 規定的長時間使用溫度（℃） |
試驗溫度（℃） |
絕緣電阻值（Ω） |
| ≥600 |
600 |
72000 |
| ≥ 800 |
800 |
25000 |
| ≥1000 |
1000 |
5000 |
