摘 要 ：本文介紹了一種超聲多普勒流量計的的頻移信號解調中頻解調技術將頻移信號解調方法，用中頻解調技術而不是將信號解調到基頻，可以解決目前市場上超聲波流量計存在的低流速測量精度低、穩定度差、動態響應慢等問題，本文主要從信號的中頻解調及多普勒頻移信號處理方法兩個方向著手，提出了解決方案。在頻移信號處理方面，采用復調制頻譜細化算法（ZOOM- FFT）對 采集的頻移信號進行頻譜分析，提高了系統在低流速下的測量精que度。結果表明，ZFFT 算法較 FFT 算法明顯提高了超聲波流量測量系統的測量精度。
流量是工業流域過程控制的一個關鍵控制參數，迄今為止，可供工業上應用的流量計儀表達 60 種之多。但大多數原理的流量檢測儀表多為接觸式測量，實際應用中一種非接觸型流量計成為必然趨勢，尤其是具有侵蝕性和腐蝕性的漿液檢測儀器，需要增加流量測量設備的總壽命，成本達到經濟性的需求，這包括安裝和維護成本。本文所述的超聲波多普勒流量計具有安裝簡單、非接觸測量、無壓力損失、無流體擾動影響、適用于多種管徑、幾乎不需要維護、可在線維修等等優勢。
1 超聲波多普勒流量測量原理

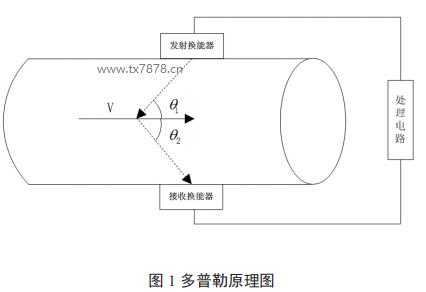

當流體中含有懸浮粒子時，粒子將隨著流體一起運動，當一束頻率為 f 的連續超聲波沿著與流速成 角的方向傳播時，則粒子散射的超聲波頻率 fs 和 f 之間將服從多普勒關系，在此理論基礎上，可通過計算頻差得到超聲波流量。如圖 1 所示：
發射頻率為 f，接收到的頻率為 fs，則可得出下式：
式中：C 為超聲波在流體中的傳播速度，V 為流體速度；在*
得出*
得出*
由流量公式(1)知,待測流體的流速與聲速有關，眾所周知，超聲波的聲速 C 隨溫度的變化明顯，采用超聲波信號直接入射流體中，測量結果受溫度的影響不可忽略，這種溫度影響產生的偏差會嚴重影響測量精度，為了解決這一問題，我們選擇導聲效果好的固體材料做，聲楔,當聲導材料的縱波速度為 ，超聲波的入射角為 α 時，同樣有
則
，為有折射效果的計算公式。 是固體材料的聲速,而 隨溫度變化比液體小一個數量級,因而受溫度影響可以忽略。
，為有折射效果的計算公式。 是固體材料的聲速,而 隨溫度變化比液體小一個數量級,因而受溫度影響可以忽略。 2 多普勒信號解調方法
所謂解調是從攜帶信息的已調信號中恢復信息的過程。通常是在信息傳輸或處理中，發送端用發送信號對載波進行調制，形成攜帶消息的信號。接收端恢復原始信號進行利用，這一過程就叫解調。這里所說的解調是在接收到的混合信號中提取出反應流速信息的多普勒頻移的過程。
常用的解調方法有振幅檢波、鑒頻、鑒相及乘法器檢波等四種，換能器接收到的信號為多個固體顆�；驓馀菪纬傻亩嗥绽疹l移成份的疊加，雖然具有一定的周期性，但不會像簡諧振動波那樣具有對稱性，而有效信號幅度又不大，要想提高疊加了速度的信號的幅度，又不提高發射波及反射波的幅度，是很難做到的。振幅檢波的失真就無法避免，振幅檢波的解調方法不是#理想的選擇；多普勒流速信號通過頻移信號測得，似乎鑒頻器來解調是合乎情理的，但事實并非如此，鑒頻器工作在限幅狀態，限幅的非線性是的信號中含有的有效的多普勒頻移信號丟失，而且鑒頻效率低，靈敏度差都不可取。鑒相器由限幅、乘法、低通濾波組成，跟鑒頻器一樣具有信號失真，效率低靈敏度差等缺點，且輸出信號失真與參考信號相位有關，只有在 90 度時失真#小。采用乘法器可以通過提高參考信號幅度來提高輸出信號的幅度，從而可以不失真的提取反應流速的多普勒頻移信號。采用這種方法解調#為有利。
傳統超聲多普勒流量計用乘法器將信號解調到基頻，得到平均多普勒頻率與基頻信號差值得覺對值，無法得到方向信息，因此這種解調方法不能判斷流速方向。時域法、頻域法、相域法等方法主要在醫學領域中應，檢測血液流速方向信息，但這些方法受成本及應用環境限制，不適用于工業管道流量測量應用。將信號解調到基頻上，低流速情況下，多普勒頻移信號只有幾 Hz,甚至更小，從而增減了低流速的檢測難度，在這么低的頻率下低通濾波和集成電路的性能限制。而且信號易受電源及其他低頻噪聲的干擾，使分析出來的頻差不可靠，無法準確反應流體流速信息。
采用將接收信號解調到中頻的方法，克服了統超聲多普勒流量解調到基頻時，存在的低流速測量困難，對檢測電路性能要求過高的缺點，從而可以保證低流速區域測量的準確性、穩定性。中頻解調方法是采用回波信號 S(t)與一個非載波頻率信號 S1(t)進行乘法器混頻，則經過低通濾波濾除高頻分量，得到中頻分量由各頻率分量。設 計 中 載 波 信 號 為 1MHz，S1 (t)為0.985MHz，將信號解調到中頻信號為 15kHz 上，當平均頻差 f大于中頻信號 fc 時流速方向?yàn)檎?f<fc 時流速方向?yàn)樨?fù)， f=fc 則流體靜止。解調后的信號經過調理后被高精度 ADC 模塊采集，進入后續信號處理。由于中頻解調存在一個 15kHz 的中頻信號，而流速產生的頻移小于 15kHz 范圍內，就能夠可靠的實現流速方向判斷。
3 數據處理

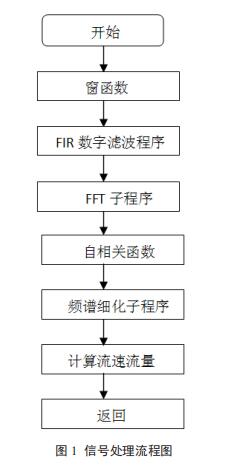

ADC 采集的數據被送入數據緩沖區。由于接收的回波信號來自流場中，發射接收換能器波束組成的一定區域內,該區域中粒子產生的回波信號,以不同的幅度和相位到達接收換能器，這些信號在接收換能器上迭加,由于這些粒子的速度不同,聲波的反射角度不同,反射后的多普勒頻移就不一樣,迭加的結果形成了多普勒頻譜峰，使得頻譜峰值位置的偏移及左右頻譜加寬，找出反應取樣區域的多普勒頻譜中的頻譜的平均峰值位置,就能反映了管道中流體的流速, 通過數據處理找出頻譜的平均峰值位置就能計算流體的流速、流量信息（圖 1）。
4.結束語
本文介紹了超聲多普勒流量計的頻移信號檢測方法，流量測量的數據處理流程，提出了中頻解調方法解決流速的方向判斷，及低流速測量難題的應用方法。相對超聲多普勒流量基頻解調方法，該方法能提高低流速測量的響應能力、穩定性以及實時性。
