只有在蒸汽質量合適的情況下，Marchwood電廠才能發揮其作為英國#高效的電廠之一的聲譽。但是，一次不穩定的液位測量卻使工程團隊經常頭痛。僅在安裝了VEGA的液位測量技術后，該問題才得以解決。
實現高效率并不總是那么容易，尤其是在發電領域。溫度和壓力的微小差異會導致精心設計的蒸汽壓力和溫度之間的平衡波動，從而導致寶貴的可靠性和效率損失。在南安普敦附近的發電廠就是這種情況，這使操作員有必要尋求更可靠，更準確的物位測量系統�，F(xiàn)場安裝的現有系統是非常簡單的，這是一種非常復雜的通用測量此類工廠凝結水的解決方案。
Marchwood Power在River Test旁邊的Marchwood工業園區經營著一個天然氣聯合循環發電廠。總計3.8億英鎊投資了一家工廠，為guojia電網發電900兆瓦。這足以滿足近一百萬個家庭的需求。該電廠是英國#高效的電廠之一。
VEGA的壓力儀表與眾不同
VEGA的測量技術有助于提高可靠性，該技術位于工廠內部。在汽輪機正下方有冷凝器容器，汽輪機中的排出蒸汽在冷凝器容器中冷凝，然后在被送回汽輪機之前被重新加熱和汽化。在過程的這一部分中，冷凝器中可靠，準確的液位控制至關重要。如果液位太高，液體可能會進入渦輪機，從而可能造成廣泛的損害。同時，冷凝水必須處于恒定水平，并保持#佳背壓和真空，以優化冷凝過程和渦輪機的運行效率。
在#初計劃和調試系統時，安裝包括三分之二選擇回路中的三個差壓變送器。DP系統的LP（低壓）支路需要從冷凝罐中連續加水。這是由于冷凝器內的真空排空了LP支路，從而導致液位測量錯誤。因此，主要問題是使用一系列的閥門和轉子流量計來保持向液位系統的冷凝水的穩定供應，因為流量的變化會導致系統錯誤。
通過該選擇電路，一個測量值可能會出現偏差，但是一旦兩個測量值超出公差范圍，就會發出故障信號，并采取適當?shù)拇胧�，而這正是問題所在。通常，由于這種復雜的安排，三個DP變送器之一傳送了不正確的液位讀數。結果，總是存在引發故障的高風險。這可能會降低系統的可用性，因為如果所有三個差壓變送器均顯示不同的測量值，則如果無法解決，可能會導致預防性關閉。
挑戰：由于管道，閥門，轉子流量計和冷凝水箱相互連接，因此在該應用中使用差壓表極為復雜。系統維護非常耗時，將罐和LP管道中的冷凝水保持在同一水平，并保持差壓變送器的校準。
因此，Marchwood Power尋求一種新的解決方案，該解決方案將更可靠，更準確并且需要的維護更少，從而#終提高工廠的可用性。為了安全起見，他們還希望繼續使用2選3的選擇電路。
使用VEGAFLEX 81在旁通管中獲得精que的測量結果

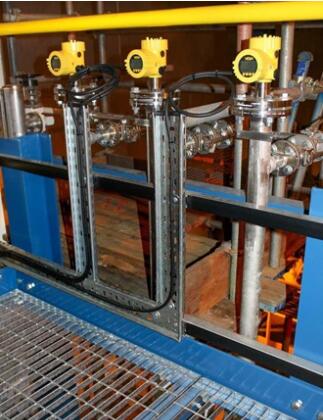

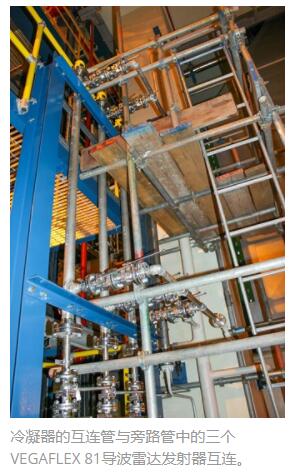

VEGA建議該公司從冷凝器安裝附加的互連管，以便可以將三個VEGAFLEX 81導波雷達發射機安裝在直徑為50 mm的旁路中管的頂部和底部帶有截止閥。導波雷達技術的#大優勢在于，它完全不受溫度，壓力和真空的影響，正如在實踐中得出的結論所示。使用此解決方案，旁通管中沒有測量問題，測量范圍僅超過1.7 m，壓力范圍從25mBar Abs到大氣且溫度始終低于40°C。這些條件對于VEGAFLEX 80系列并不是真正的挑戰#高可承受450°C和400 Bar的壓力，并獲得了直接鍋爐水位控制的批準，可滿足EN12952-11：2007和EN12953-9：2007的自動化/無人操作要求（也作為限制裝置）冗余）。
將儀器安裝到旁路室后，只需對它們進行接線和設置。Marchwood Power工程師能夠使用PACTware軟件自行進行調試。優點：他們可以立即收到有關配置的反饋，并保存?zhèn)鞲衅髡{(diào)整的準確記錄。
除降低維護成本外，還有其他優勢：Marchwood Power獲得了它一直在尋找的東西；一個可靠的，#重要的是簡單的測量系統，用于確定冷凝器中的液位。另外，事實證明總成本明顯低于#初使用的差壓變送器系統的總成本。
