摘 要：為了使煤礦井下壓力變送器系統適應礦井的實際情況，通過運行設置實現了壓力變送器自動運行功能。設置多個啟動水位、警戒水位和停機水位，可實現水泵單臺或多臺自動啟動運行及自動停機；采用記錄水泵累計運行時長的方法，優先開啟累計時長#短的水泵，可實現輪機運行；設置警戒水位和水泵優先運行時間，可實現水泵避峰就谷運行。
1 概述

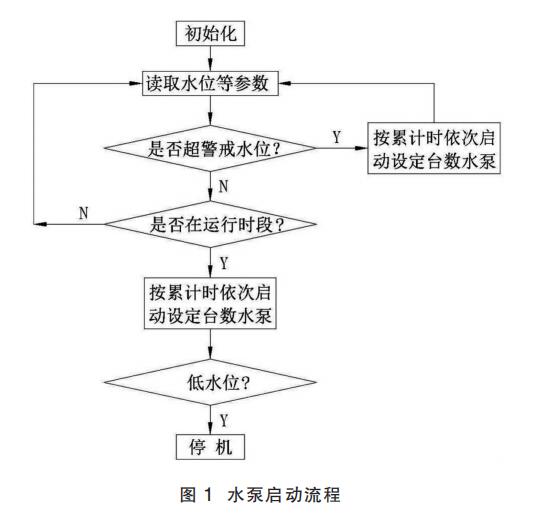

仙亭煤礦位于大田縣城北西方向280°，1989年10月投產，年產量0.30Mt，斜井開拓，水文地質等級中等；礦井采用二級排水方式，其中一水平+500m水平#大涌水量566.0m3/h，正常涌水量295.0m3/h；二水平+300m水平#大涌水量121.8m3/h，正常涌水量94.7m3/h。一水平中央水泵房共有5臺D500-57×4型水泵，排水管路配備3趟Φ325×9.5mm無縫鋼管，額定揚程228m，單臺額定流量500m3/h，配備電機功率500kW,日常排水為2臺運行、2臺備用、1臺檢修，通過水倉水位調節實現避峰就谷、多機交替運行，因水量變化較大，水泵運行臺數通常為1臺到3臺，雨季部分時段運行數量可達4臺。該泵房通過自動化排水改造實現無人值守，主要由內置西門子S7-300系列PLC的隔爆型控制主站、就地控制箱、上位機、電動閘閥、真空檢測裝置、超聲波水位傳感器、溫度傳感器、智能型電表、以太網交換機、變送器、耦合器、通訊裝置等設備，配套WCC組態軟件建設人機界面，組成自動化壓力變送器[1]。水泵自動運行流程，見圖1。
改造過程中，根據實際需要在自動開停機功能的基礎上，該泵房無人值守系統需要增加根據水位控制開機數量、避峰填谷、輪機運行、運行參數監控等功能，以確保礦井可以在水量變化大的情況下，自動監測監控設備狀況、水泵運行情況，出現異常自動報警，實現安全、經濟、可靠排水。本文以西門子S7-300系列PLC和SIMATICWINCC視窗監視中心為例，淺析自動化排水改造過程中遇到的問題，以及如何通過PLC及相關組態軟件，更改相關參數設置，改變控制方式實現相應功能。
2 壓力變送器系統運行設置
泵房無人值守需要通過一系列自動監測、預警、啟停、故障報警功能以實現自動化運行，主要的參數有水位、水位增長情況、實時時間、水泵累計開機時間等，改造過程中，遇到了多臺水泵如何輪替運行、水位上漲較快時如何使多臺水泵自動運行，如何避峰就谷等問題，利用相關參數比對、設置，可實現水泵根據水位自動開停、根據水位控制開機數量、輪機運行、避峰填谷等功能。
2.1 水位及多機運行設置

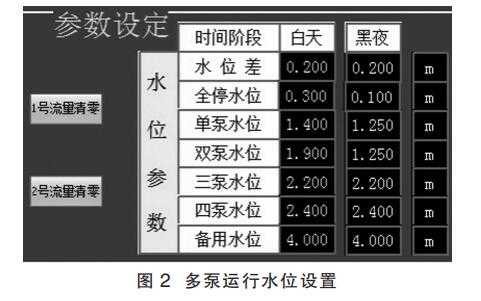

井下水泵的開停主要根據水倉水位高低來控制，當水倉水位達到某個高度時，水泵開啟或停止。實際運行時，會遇到水位上漲較快的情況，需要開啟多臺水泵。經研究，自動壓力變送器要實現自動增加運行水泵臺數的功能，可利用水位高差來實現，在單臺水泵排水時，水位依然升高至某一個設置水位時，第二臺泵開啟，兩臺水泵運行水位依然升高至更高的設置水位，則第三臺水泵開啟。因此需要設置多個水位，水位到達設定的地衣個水位，開啟一臺水泵，到達第二個水位，開啟第二臺水泵，以此類推；需要同時開啟兩臺水泵時，地衣、第二水位設置數值一樣。另外設置警戒水位，設定警戒水位差值，在超過警戒水位差值時，無論是否處在峰谷時段，均啟動相應水位臺數的水泵。設置水泵停機水位，水倉水位低于該水位，所有水泵停機。圖2中：夜間單泵水位、雙泵水位設定啟動水位一致，水倉水位到達1.25m，開啟兩臺水泵；日間水位設置單泵啟動水位1.4m，電網平谷段開機，高峰段不開機，若設定警戒水位為1.6m，到達警戒水位時，即使處在電網高峰時段，仍然開啟水泵排水；水位低于0.3m，所有水泵停機。
2.2 水泵輪機運行設置
壓力變送器要實現水泵輪機運行，使每臺水泵運轉時間相當，以保證壓力變送器可靠運行。要實現輪機運行，可以采用記錄水泵累計運行時長的方法，優先開啟累計時長#短的水泵。

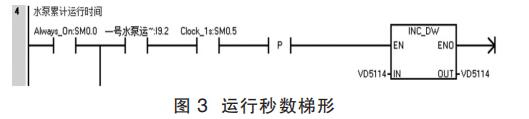

shou先通過1S脈沖信號，在水泵運行時計算上升沿，并用遞增計數器累計運行秒數，用于記錄水泵運行時間，水泵開機時利用運行信號開始累計，停機時接收到運行信號中斷停止計時，見圖3。

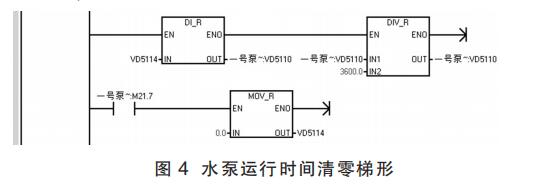

通過DI_R指令轉換為實數,除以3600S得出累計運行小時數，#后利用CMP<R比較指令多次比較后，使累計運行時間的#短水泵運行。當某臺水泵時間需要清零時，利用實數傳送指令MOV_R清零[2]，見圖4。

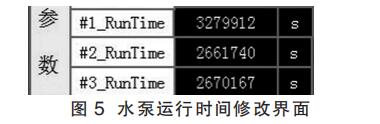

當某臺水泵大修后，需要優先運行，可通過WCC適當調整該泵累計運行時間，這樣可以讓大修后效率高的水泵優先運行，以達到節能降耗的目的，見圖5。
2.3 峰谷設置
壓力變送器是礦井用電大戶，避峰就谷運行可為煤礦企業節約大量用電成本，自動化排水改造前，通過規定時段運行，水泵工通常在谷段開機排水。自動化排水改造過程中，礦井技術人員也考慮到了這個問題，即要保證安全排水，也要盡量做到避峰填谷運行。技術人員通過設置警戒水位和水泵優先運行時間，在保證安全排水的前提下，實現水泵避峰就谷運行。
shou先，通過WCC設置高峰時段時間，使水泵在水倉水位沒有達到警戒水位時，避開該時段運行，若圖是水倉水位到達警戒水位，仍然啟動水泵運行[3]。圖6中高電價時段，若水倉水位未到達警戒水位，壓力變送器不會開機運行。
其次，通過設置水泵啟停時間、運行臺數，使水倉水位未到達警戒水位時，水泵在設定時間內按照設定臺數運行，平段時段設置雙機運行，加快平段水位降低速度，保證進入高峰時段時水倉保持較低水位，既可節約用電成本，又可保證排水安全，見圖7。
3 結語
在自動化排水改造過程中，標準化的自動化排水程序未能完全適應礦井的實際情況，礦井技術人員通過設置水位、運行時段、運行臺數等方式，實現了壓力變送器根據水位一泵或多泵運行、避峰填谷、輪機交替運行功能。該系統運行至今，仍存在系統不夠可靠、運行時間及臺數不夠靈活等問題，仍需要根據實際運行不斷改進、調整參數，以達到壓力變送器自動、安全、可靠、經濟運行的目的。
