摘要 ：雙金屬溫度計可以直接測量各種工業生產過程中的中低溫度下液體蒸汽和氣體介質的溫度，是一種測量中低溫度的現場檢測儀表。雙金屬溫度計的檢定需要相關部門根據中國計量出版社出版的《中華人民共和國guojia計量檢定規程 JJG226-2001》中的有關方法進行標準檢定，通過對規定項目的測量檢驗，得出相應數據，然后再通過對數據計算和對比，填入標準記錄格式表中。
引言
雙金屬溫度計是一種溫度的現場檢測儀表，可用來直接測量中，低溫的液化氣體、液體蒸汽或者氣體的溫度。廣泛應用于化工生產的各個行業，它的特點是可以現場顯示溫度，直觀方便而且安全可靠，使用壽命長，品種齊全，可適應于一些現場的安裝需要，而雙金屬溫度計的檢定需要相關部門根據中國計量出版社出版的《中華人民共和國guojia計量檢定規程 JJG226-2001》中的有關方法進行標準檢定。
1 雙金屬溫度計的概述
（1）雙金屬溫度計的構成。雙金屬溫度計的主要是由指針、度盤、表殼、活動螺母、指針軸、保護管、感溫元件、活動端等部件組成，其中感溫元件由用幾種金屬片疊壓在一起，組成多層金屬片，可以自動連續記錄氣溫變化，為提高測量精度，一般會將金屬片制成螺旋形狀。
（2）雙金屬溫度計的工作原理。由于雙金屬溫度計中感溫元件（金屬片）的膨脹系數不同，溫度的變化會引起金屬片的膨脹或者收縮，那么溫度變化的差值所引起的金屬片體積的變化也不同，金屬片一端固定，而另一端和指針項鏈，在位移量與氣溫接近線性關系的情況下，根據變化量的大小不同，指針就可以在度盤上指出不同的溫度數值。
（3）雙金屬溫度計的優點。①雙金屬溫度計使用便捷，現場即可指示出溫度 ；②品種齊全，適合于各種現場的安裝需要 ；③使用壽命較長，安全耐用 ；④精度高，適用范圍廣 ；⑤防腐、防水性能較好 ；⑥外表精致美觀，可根據用戶需求定制。
2 雙金屬溫度計的檢定
2.1 雙金屬溫度計的檢定條件
（1）所用檢定設備的工作環境應符合其相應規定的條件。
（2）溫度 ：雙金屬穩定劑的檢定溫度要求是 15~35℃之間，相對濕度應小于等于 85%。
2.2 雙金屬溫度計的檢定標準
（1）檢定方法需參照中國計量出版社出版的 《中華人民共和國guojia計量檢定規程 JJG226-2001》中的要求。
（2）雙金屬溫度計的準確度等級和#大允許誤差（允許誤差限）均應符合表 1 規定。
2.3 雙金屬溫度計的檢定儀器
（1）shou先是標準器的選擇 ：
①標準銅—銅鎳熱電偶 ；②二等標準水銀溫度計 ；③二等標準汞基溫度計 ；④二等標準鉑電阻溫度計；5、電接點雙金屬溫度計。
（2）還有一些配套設備 ：①讀數放大鏡（5~10 倍）；②冰點槽 ；③電測設備 ；④ 100 v 或 500 v 的兆歐表 ；⑤恒溫槽。

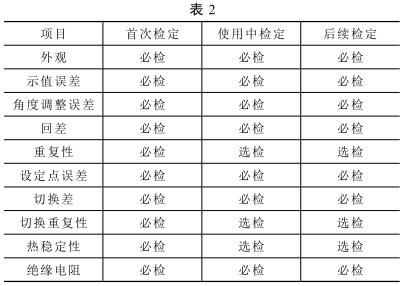

2.4 雙金屬溫度計的檢定項目（表 2）
2.5 雙金屬溫度計的檢定要求
（1）外觀的檢查。外觀應滿足：配件牢固、光滑、整潔，無腐蝕、松動；克線完整、清洗，玻璃干凈，不影響讀數；指針完整，指針不可接觸度盤，但也不能距離太遠，一般不大于 5mm ；溫度計的表盤上應有次溫度計的詳細信息，且清晰可見。
（2）示值誤差的檢查。溫度計的浸沒長度應直接全浸泡檢查或者按照說明書上要求浸沒，shou次檢定的溫度計，檢定點必須在四點以上，后續檢定的可以有三點，并且監測點應均勻分布在整個測量范圍上。在測量上限值和下限值時，只需要進行單向行程檢定，而其他位置則需要對每一個點進行檢查。
（3）角度調整誤差的檢查。此項檢查可以在室溫下進行，角度調整誤差示值誤差應遵循不能大于#大允許誤差覺對值的要求。
（4）回差的檢查。此項檢查應與示值誤差檢查同時進行，同樣應該遵循不能大于#大允許誤差的要求。
（5）重復性的檢查。在溫度計示值和回差的檢查中，在各檢定點上分別重復的次數，至少應該重復三次，雙金屬溫度計的重復性應不大于#大允許誤差覺對值的1/2，此項在溫度計使用中或者后續的檢定中并非必檢項。
（6）設定點誤差的檢查。shou次檢定的溫度計應在量程的 0.1，0.5 和 0.9 的三個設定點進行，后續檢定和使用中檢驗的設定點誤差允許只在一個溫度點上進行（由用戶要求來定），設定點的誤差按要求應該不大于#大允許誤差的 1.5 倍。
（7）切換差的檢查。在同一設定點上，上切換值與下切換值之差值既為切換差。對于shou次檢定的WSS雙金屬溫度計，此項檢查可以和設定點誤差的檢查同時進行，對于此項的要求和設定點誤差的要求相同。
（8）切換重復性的檢查。切換的重復性是針對shou次檢查的溫度計，在相同的設定檢查點上，計算出在此點
上上切換值之間的#大差值，然后在計算出在此點上下切換值之間的#大差值，然后取其中的#大值，此項檢查誤差要求應不能大于#大允許誤差的一半。
（9）熱穩定性的檢查。熱穩定性的檢查應分兩次進行，將溫度計其插入恒溫槽后，在上線溫度為 300 ℃時要持續 24 h，400 ℃時要持續 12 h，500 ℃時要持續 4 h，在此過程中，上限溫度的波動范圍不能大于 2 ℃，然后在溫度計冷卻以后，再做第二次檢查，這樣來計算各點的示值誤差，示值誤差同樣不允許超過規定的#大允許誤差。
2.6 檢定周期
一般情況下是一年以內，但要由溫度計的使用情況和環境情況來決定。
3 總結
雙金屬溫度計是一種測量中低溫度的現場儀表，可以直接測量各種生產過程中溫度在零下 80 ℃到 500 ℃范圍內的液體蒸汽或者氣體介質的溫度，對于雙金屬溫度計測量的準確性必須經過定期的檢定來確定，通過對雙金屬溫度計規定項目的測定，來確定雙金屬溫度計的測量精度，從而選擇校準或者更換，可以有效的避免因測量數據不準確引起的各種問題。
