WRNK-161鎧裝熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。
WRNK-161鎧裝熱電偶工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，會在回路中產生熱電流，接上顯示儀表，儀表上會指示出熱電偶所產生的熱電動勢的對應溫度值。
WRNK-161鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

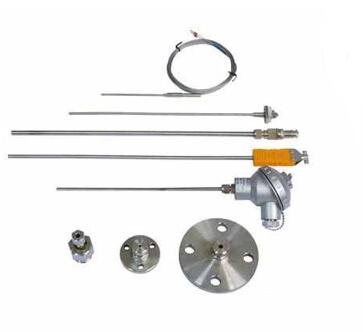

WRNK-161鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
WRNK-161鎧裝熱電偶分絕緣式和接殼式兩種。
WRNK-161鎧裝熱電偶測溫范圍和準確度
|
類 別 |
代號 |
分度號 |
套管外徑mm |
常用溫度℃ |
zui高使用溫度℃ |
允許偏差△t |
|
|
測量范圍℃ |
允差值 |
||||||
|
鎳鉻－銅鎳 |
WREK |
E |
≥Φ3 |
600 |
700 |
0～700 |
±2.5℃或±0.75%t |
|
鎳鉻－鎳硅 |
WRNK |
K |
≥Φ3 |
800 |
900 |
0～900 |
±2.5℃或±0.75%t |
|
銅－銅鎳 |
WRCK |
T |
≥Φ3 |
350 |
400 |
＜-200 |
未作規定 |
|
-40～350 |
±0.75%t |
||||||
注：1）t為被測溫度的值。
2）T型分度號產平需與廠方協商訂貨。
WRNK-161鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示
*********
WRNK-161鎧裝熱電偶熱響應時間不大于下表的規定：
|
熱響應時間T0.5S |
接殼式 |
絕緣式 |
|
套管直徑 |
||
|
2.0 |
0.4 |
0.5 |
|
3.0 |
0.6 |
1.2 |
|
4.0 |
0.8 |
2.5 |
|
5.0 |
1.2 |
4.0 |
|
6.0 |
2.0 |
6.0 |
|
8.0 |
4.0 |
8.0 |
型號表示
|
W |
R |
規格 |
內容 |
||||||
|
|
|
N |
|
鎳鉻－鎳硅 |
|||||
|
E |
|
鎳鉻－銅鎳 |
|||||||
|
C |
|
銅－銅鎳 |
|||||||
|
測溫元件材料 |
鎧裝式 |
- |
1 |
|
無固定裝置式 |
||||
|
2 |
|
固定卡套螺紋 |
|||||||
|
3 |
|
可動卡套螺紋 |
|||||||
|
4 |
|
固定卡套法蘭 |
|||||||
|
5 |
|
可動卡套法蘭 |
|||||||
|
安 裝 固 定 形 式 |
0 |
|
絕緣式 |
||||||
|
2 |
|
接殼式 |
|||||||
|
3 |
|
防水式 |
|||||||
|
8 |
|
手柄式 |
|||||||
|
8 |
|
小接線盒式 |
|||||||
|
9 |
|
帶補償導線 |
|||||||
|
接 線 盒 形 式 |
1 |
|
絕緣式 |
||||||
|
2 |
|
接殼式 |
|||||||
|
8 |
|
接殼式(手柄式) |
|||||||
|
9 |
|
絕緣式(手柄式) |
|||||||
|
工作端形式 |
3 |
3對 |
|||||||
|
4 |
4對 |
||||||||
|
5 |
5對 |
||||||||
|
6 |
6對 |
||||||||
|
多 對 式 |
|
||||||||
|
W |
R |
□ |
K |
- |
□ |
□ |
□ |
□ |
|
WRNK-161鎧裝熱電偶外徑和名義長度標準規格
|
鎧裝熱電偶外徑 dmm |
||||
|
Φ8 |
Φ6 |
Φ5 |
Φ4 |
Φ3 |
|
50 75 100 150 200 250 300 400 500 750 1000 |
50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 |
50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 |
50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 |
50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 1500 |
注：1、直徑Φ3mm絕緣式鎧裝熱電偶名義L不得大于10000mm.
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時必須加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。
WRNK-161結構形式
安裝固定形式
固定裝置是供用戶安裝用。除了無固定裝置外，鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭式、可動法蘭式四種結構形式。固定卡套式供用戶一次性固定；可動卡套式擁護可多次固定。
為了適應不同行業對固定法蘭盤的焊接結構、尺寸不同的需求，本廠決定增加三種不同焊接方式，不同形式密封的固定法蘭安裝盤，具體請參照裝配式熱電偶附表中d=1～8和表三中的型號。
WRNK-161鎧裝熱電偶自由端（接線盒）形式
接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構形式。
****
卡套螺紋接頭
|
鎧裝熱電偶外徑d |
Φ8 |
Φ6 |
Φ5 |
（Φ4） |
Φ4 |
Φ3 |
Φ2 |
|
固定裝置代號和尺寸 |
|||||||
|
M |
M16×1.5 |
M12×1.5 |
|||||
|
S |
22 |
19 |
|||||
卡套法蘭盤
|
鎧裝熱電偶外徑d |
Φ8 |
Φ6 |
Φ5 |
（Φ4） |
Φ4 |
Φ3 |
Φ2 |
|
固定裝置代號和尺寸 |
|||||||
|
D |
Φ60 |
Φ50 |
|||||
|
D0 |
Φ45 |
Φ36 |
|||||
|
D1 |
Φ24 |
Φ20 |
|||||
|
S |
22 |
19 |
|||||
|
d0 |
Φ9 |
Φ7 |
|||||
無固定裝置式鎧裝熱電偶
|
名稱 |
型號 |
分度號 |
工作端形式 |
|
單支鎳鉻-銅鎳 |
WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191 |
E (EA-2)﹡ |
絕緣式 |
|
WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192 |
接殼式 |
||
|
雙支鎳鉻-銅鎳 |
WREK2-121 WREK2-131 |
絕緣式 |
|
|
WREK2-122 WREK2-132 |
接殼式 |
||
|
單支鎳鉻-鎳硅 |
WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-187 WRNK-191 |
K (EU-2)﹡ |
絕緣式 |
|
WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192 |
接殼式 |
||
|
雙支鎳鉻-鎳硅 |
WRNK2-121 WRNK2-131 |
絕緣式 |
|
|
WRNK2-122 WRNK2-132 |
接殼式 |
||
|
單支銅-銅鎳 |
WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-187 WRCK-191 |
T (CK)﹡ |
絕緣式 |
|
WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192 |
接殼式 |
||
|
雙支銅-銅鎳 |
WRCK2-121 WRCK2-131 |
絕緣式 |
|
|
WRCK2-122 WRCK2-132 |
接殼式 |
注：（1）打“﹡”分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
固定卡套螺紋裝置式鎧裝熱電偶
|
名稱 |
型號 |
分度號 |
工作端形式 |
|
單支鎳鉻-銅鎳 |
WREK-201 WREK-221 WREK-231 WREK-281 WREK-291 |
E (EA-2)﹡ |
絕緣式 |
|
WREK-202 WREK-222 WREK-232 WREK-282 WREK-292 |
接殼式 |
||
|
雙支鎳鉻-銅鎳 |
WREK2-221 WREK2-231 |
絕緣式 |
|
|
WREK2-222 WREK2-232 |
接殼式 |
||
|
單支鎳鉻-鎳硅 |
WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291 |
K (EU-2)﹡ |
絕緣式 |
|
WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292 |
接殼式 |
||
|
雙支鎳鉻-鎳硅 |
WRNK2-221 WRNK2-231 |
絕緣式 |
|
|
WRNK2-222 WRNK2-232 |
接殼式 |
||
|
單支銅-銅鎳 |
WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291 |
T (CK)﹡ |
絕緣式 |
|
WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292 |
接殼式 |
||
|
雙支銅-銅鎳 |
WRCK2-221 WRCK2-231 |
絕緣式 |
|
|
WRCK2-222 WRCK2-232 |
接殼式 |
注：（1）打“﹡”分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
可動卡套螺紋裝置式鎧裝熱電偶
|
名稱 |
型號 |
分度號 |
工作端形式 |
|
單支鎳鉻-銅鎳 |
WREK-301 WREK-321 WREK-331 WREK-381 WREK-387 WREK-391 |
E (EA-2)﹡ |
絕緣式 |
|
WREK-302 WREK-322 WREK-332 WREK-382 WREK-388 |
接殼式 |
||
|
雙支鎳鉻-銅鎳 |
WREK2-321 WREK2-331 |
絕緣式 |
|
|
WREK2-322 WREK2-332 |
接殼式 |
||
|
單支鎳鉻-鎳硅 |
WRNK-301 WRNK-321 WRNK-331 WRNK-391 WRNK-381 WRNK-387 |
K (EU-2)﹡ |
絕緣式 |
|
WRNK-302 WRNK-322 WRNK-332 WRNK-392 WRNK-382 WRNK-388 |
接殼式 |
||
|
雙支鎳鉻-鎳硅 |
WRNK2-321 WRNK2-331 |
絕緣式 |
|
|
WRNK2-322 WRNK2-332 |
接殼式 |
||
|
單支銅-銅鎳 |
WRCK-301 WRCK-321 WRCK-331 WRCK-391 WRCK-381 WRCK-387 |
T (CK)﹡ |
絕緣式 |
|
WRCK-302 WRCK-322 WRCK-332 WRCK-392 WRCK-382 WRCK-388 |
接殼式 |
||
|
雙支銅-銅鎳 |
WRCK2-321 WRCK2-331 |
絕緣式 |
|
|
WRCK2-322 WRCK2-332 |
接殼式 |
注：（1）套管外徑d(mm)：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
（2）打“﹡”分度號作特殊規格訂貨
固定卡套法蘭裝置式鎧裝熱電偶
|
名稱 |
型號 |
分度號 |
工作端形式 |
|
單支鎳鉻-銅鎳 |
WREK-401 WREK-421 WREK-431 WREK-481 WREK-491 |
E (EA-2)﹡ |
絕緣式 |
|
WREK-402 WREK-422 WREK-432 WREK-482 WREK-492 |
接殼式 |
||
|
雙支鎳鉻-銅鎳 |
WREK2-421 WREK2-431 |
絕緣式 |
|
|
WREK2-422 WREK2-432 |
接殼式 |
||
|
單支鎳鉻-鎳硅 |
WRNK-401 WRNK-421 WRNK-431 WRNK-481 WRNK-491 |
K (EU-2)﹡ |
絕緣式 |
|
WRNK-402 WRNK-422 WRNK-432 WRNK-482 WRNK-492 |
接殼式 |
||
|
雙支鎳鉻-鎳硅 |
WRNK2-421 WRNK2-431 |
絕緣式 |
|
|
WRNK2-422 WRNK2-432 |
接殼式 |
||
|
單支銅-銅鎳 |
WRCK-401 WRCK-421 WRCK-431 WRCK-491 WRCK-481 |
T (CK)﹡ |
絕緣式 |
|
WRCK-402 WRCK-422 WRCK-432 WRCK-492 WRCK-482 |
接殼式 |
||
|
雙支銅-銅鎳 |
WRCK2-421 WRCK2-431 |
絕緣式 |
|
|
WRCK2-422 WRCK2-432 |
接殼式 |
注：（1）打“﹡”分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
可動卡套法蘭裝置式鎧裝熱電偶
|
名稱 |
型號 |
分度號 |
工作端形式 |
|
單支鎳鉻-銅鎳 |
WREK-501 WREK-521 WREK-531 WREK-581 WREK-591 |
E (EA-2)﹡ |
絕緣式 |
|
WREK-502 WREK-522 WREK-532 WREK-582 WREK-592 |
接殼式 |
||
|
雙支鎳鉻-銅鎳 |
WREK2-521 WREK2-531 |
絕緣式 |
|
|
WREK2-522 WREK2-532 |
接殼式 |
||
|
單支鎳鉻-鎳硅 |
WRNK-501 WRNK-521 WRNK-531 WRNK-581 WRNK-591 |
K (EU-2)﹡ |
絕緣式 |
|
WRNK-502 WRNK-522 WRNK-532 WRNK-592 WRNK-582 |
接殼式 |
||
|
雙支鎳鉻-鎳硅 |
WRNK2-521 WRNK2-531 |
絕緣式 |
|
|
WRNK2-522 WRNK2-532 |
接殼式 |
||
|
單支銅-銅鎳 |
WRCK-501 WRCK-521 WRCK-531 WRCK-591 WRCK-581 |
T (CK)﹡ |
絕緣式 |
|
WRCK-502 WRCK-522 WRCK-532 WRCK-592 WRCK-582 |
接殼式 |
||
|
雙支銅-銅鎳 |
WRCK2-521 WRCK2-531 |
絕緣式 |
|
|
WRCK2-522 WRCK2-532 |
接殼式 |
WRNK-161鎧裝熱電偶故障處理
熱電偶輸入產生故障判別法：
按照儀表接線圖進行正確接線通電后，儀表先是顯示儀表的熱電偶分度號，接著顯示儀表量程范圍，再測儀表下排的數碼管顯示設定溫度，儀表上排數碼管顯示測量溫度。若儀表上排數碼管顯示不是發熱體的溫度，而顯示“OVER”、“0000”或“000”等狀況，說明儀表輸入部位產生故障，應作如下試驗：
1）把熱電偶從儀表熱電偶輸入端拆下，再用任何一根導線把儀表熱電偶輸入端短路。通電時，儀表上排數碼管顯示值約為室溫時，說明熱電偶內部連線開路，應更換同類型熱電偶。若還是以上所說的狀況，說明儀表在運輸過程中，儀表的輸入端被損壞，要調換儀表。
2）把上述故障儀表的熱電偶拆去，換用旁邊運行正常的同種分度號儀表上接入的熱電偶，通電后，原故障儀表上排數碼管顯示發熱體溫度時，說明熱電偶連線開路，更換同類型熱電偶。
3）把有故障的熱電偶從儀表上拆下來，用萬用表放在測量歐姆（R）*1檔，用萬用表兩表棒去測熱電偶兩端，若萬用表上顯示的電阻值很大，說明熱電偶內部連接開路，更換同類型熱電偶。否則有一定阻值，說明儀表輸入端有問題，應更換儀表。
4）按照儀表接線圖接線正確，若儀表通電后，儀表上排數碼管顯示有負值等現象，說明接入儀表的熱電偶“+”與“—”接錯而造成的。只要重新調換一下即可。
5）接線正確儀表在運行時，儀表上排數碼管顯示的溫度與實際測量的溫度相差40度~70度。甚至相差更大，說明儀表的分度號與熱電偶的分度號搞錯。按熱電偶分度號B、S、K、E等熱電偶的溫度與毫伏（MV）值的對應關系來看，同樣溫度的情況下，產生的毫伏值（MV）B分度號zui小，S分度號次小，K分度號較大，E分度號zui大，按照此原理來判別。
WRNK-161鎧裝熱電偶常見故障分析及處理：
|
故障現象 |
可能原因 |
處理方法 |
|
熱電勢比實際值�。@示儀表指示值偏低） |
熱電極短路 |
如潮濕所致，則進行干燥；如絕緣子損壞，則更換絕緣子 |
|
熱電偶的接線柱處積灰，造成短路 |
清掃積灰 |
|
|
補償導線線間短路 |
找出短路點，加強絕緣或更換補償導線 |
|
|
熱電偶熱電極變質 |
在長度允許的發問下，剪去變質段重新焊接，或更換新熱電偶 |
|
|
補償導線與熱電偶極性接反 |
重新接正確 |
|
|
補償導線與熱電偶不配套 |
更換相配套的補償導線 |
|
|
熱電偶安裝位置不錄或插入深度不符合要求 |
重新按規定安裝 |
|
|
熱電偶冷端溫度補償不符合要求 |
調整冷端補償器 |
|
|
熱電偶與顯示儀表不配套 |
更換熱電偶或顯示儀表使之相配套 |
|
|
熱電勢比實際值大（顯示儀表指示值偏高） |
顯示儀表與熱電偶不配套 |
更換熱電偶使之相配套 |
|
熱電偶與補償導線不配套 |
更換補償導線使之相配套 |
|
|
有直流干擾信號進入 |
排除直流干擾 |
|
|
熱電勢輸出不穩定 |
熱電偶接線柱與熱電極接觸不良 |
將接線柱螺絲擰緊 |
|
熱電偶測量線路絕緣破損，引起斷續短路或接地 |
找出故障點，修復絕緣 |
|
|
熱電偶安裝不牢或外部震動 |
緊固熱電偶，消除震動或采取減震措施 |
|
|
熱電極將斷未斷 |
修復或更換熱電偶 |
|
|
外界干擾（交流漏電，電磁場感應等） |
查出干擾源，采用屏蔽措施 |
|
|
熱電偶熱電勢誤差大 |
熱電極變質 |
更換熱電極 |
|
熱電偶安裝位置不當 |
改變安裝位置 |
|
|
保護管表面積灰 |
清除積灰 |
